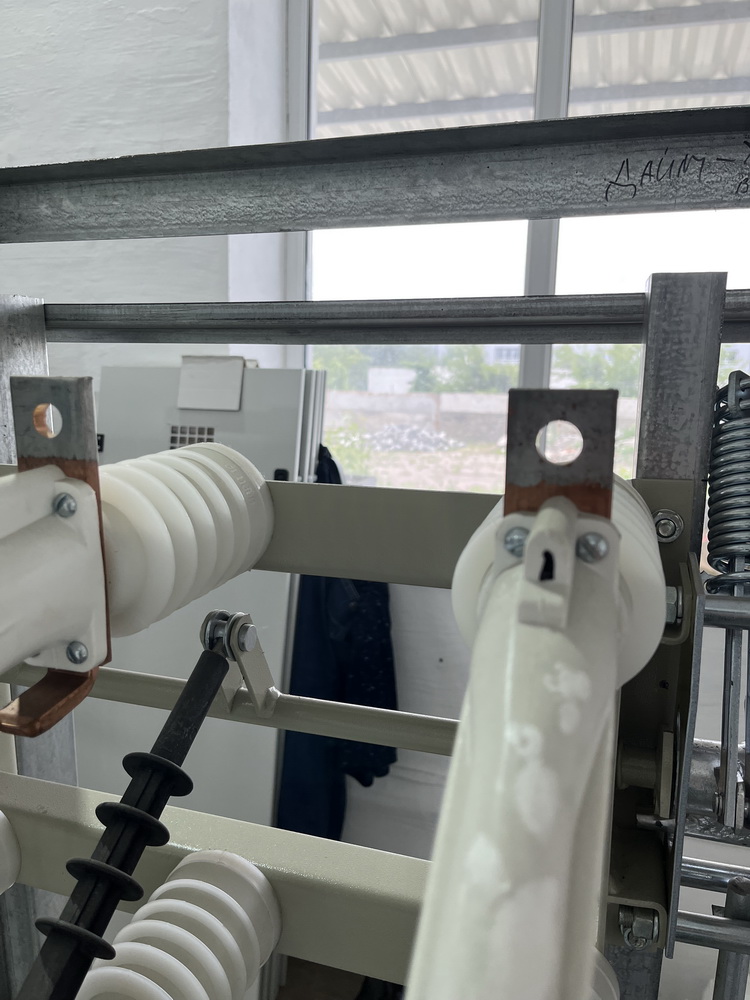

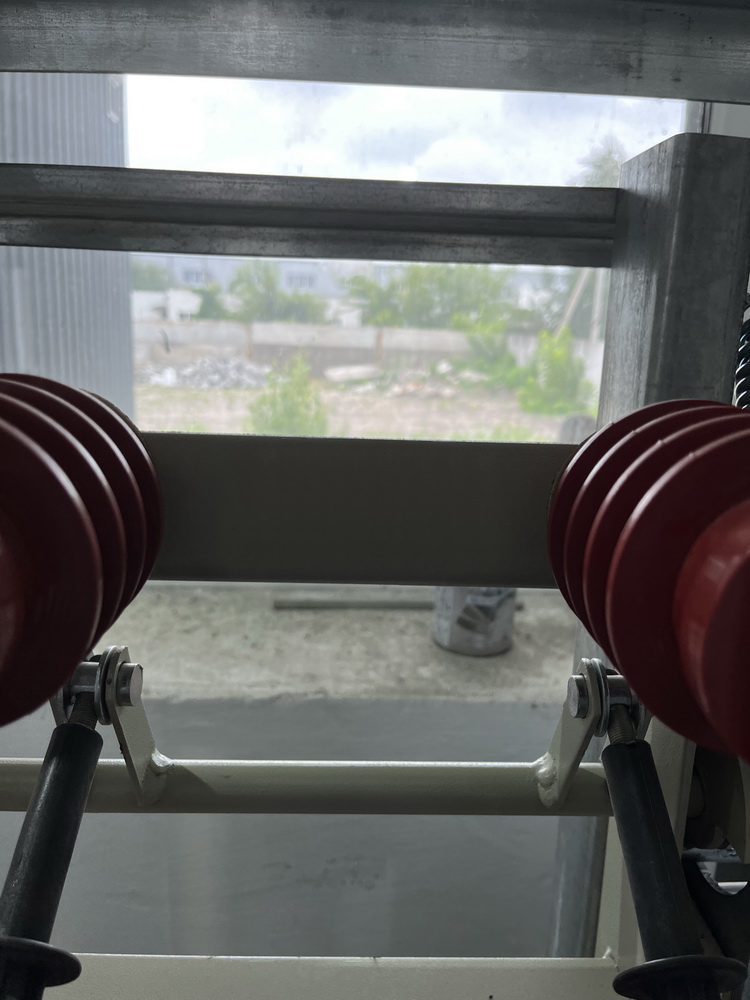

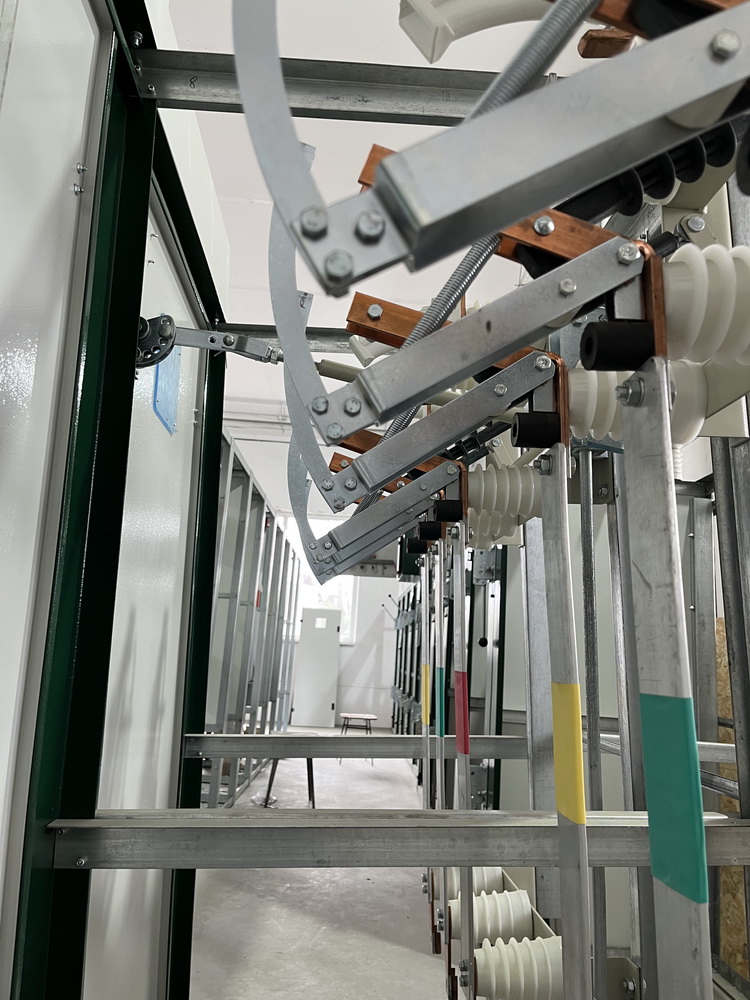

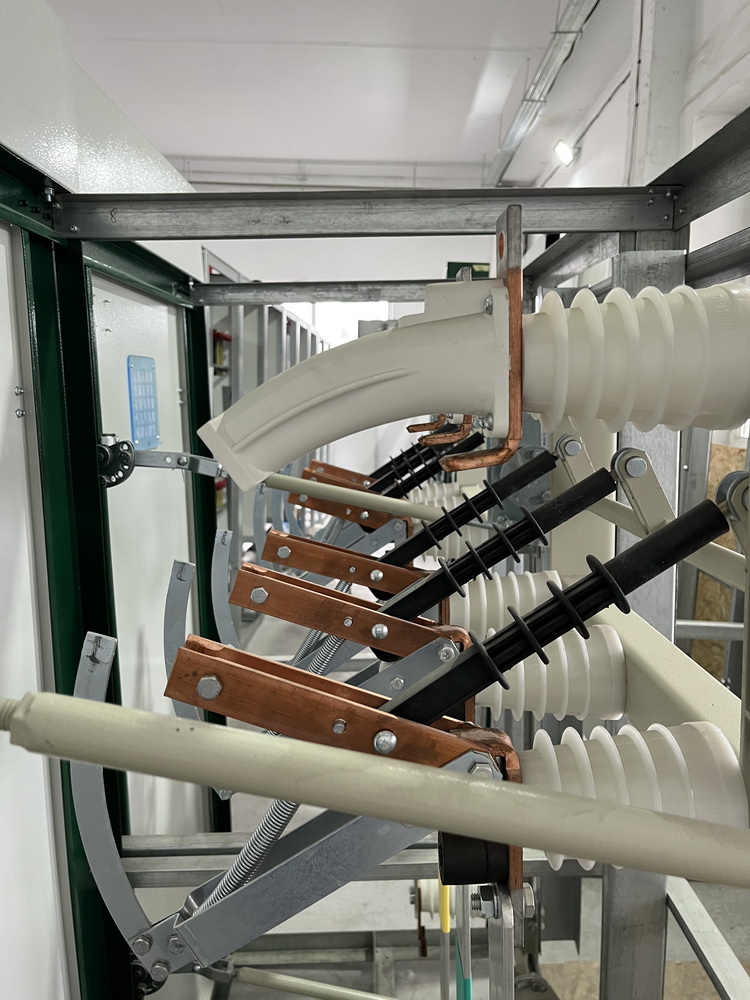

Вимикач навантаження ВНА-10/630
Вимикачі навантаження автогазові типу ВНА-10/630 із заземлюючими ножами призначені для включення та відключення під навантаженням ділянок ланцюгів трифазного струму напругою 6 (10) кВ, частотою 50 Гц, а також заземлення відключених ділянок за допомогою ножів
Вимикач навантаження встановлюється у:
- КТП - комплектні трансформаторні підстанції;
- КЗО - камера збірна одностороннього обслуговування;
- КРП - комплектний розподільний пристрій.
Вимикачі ВНА оснащуються автогазовим дугогасним пристроєм. Гасіння дуги проводиться потоком газів, що виділяються зі стінок дугогасної камери при впливі на них дуги.
Управління здійснюється окремим приводом, пов'язаним з вимикачем навантаження, що монтується на місці установки вимикача. Тип приводу: пружинний (ручний) або електропривод.
Технічні характеристики:
- Номінальна напруга, 10 кВ
- Номінальний струм, 630 А
- Номінальне початкове значення періодичної складової наскрізного струму короткого замикання, 20 кА
- Маса із заземлюючими ножами (із заземлюючими ножами та запобіжниками), 52 (87) кг
- Габаритні розміри (габаритні розміри із запобіжниками),ширина x висота х глибина, 625х594х495 (625х1131х495) мм
